十七種消防設施、裝置介紹

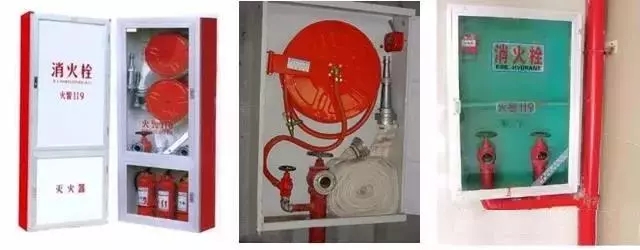

一、消防栓

　　安裝在建筑物內的消防給水管路上，由箱體、室內消火栓、消防接口、水帶、水槍、消防軟管卷盤及電器設備等消防器材組成的具有給水、滅火、控制、報警等功能的箱狀固定式消防裝置。

　　消防栓及箱體

二、消防泵

　　用作輸送水或泡沫溶液等液體滅火劑的專用泵。

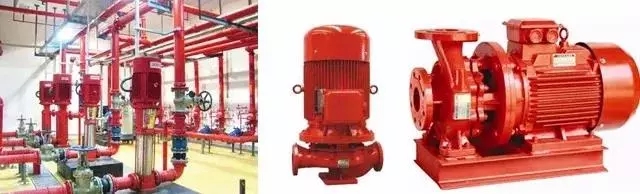

　　立式消防泵、臥式消防泵

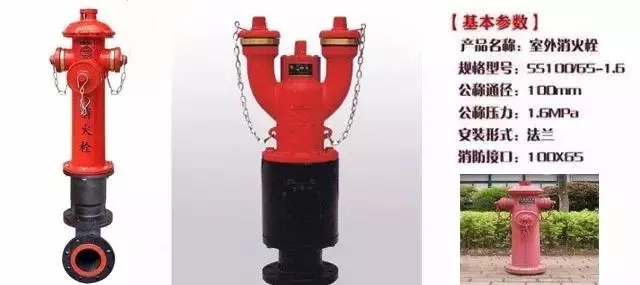

三、室外消火栓

　　設置在建筑物外面消防給水管網上的供水設施，主要供消防車從市政給水管網或室外消防給水管網取水實施滅火，也可以直接連接水帶、水槍出水滅火，是撲救火災的重要消防設施之一。

　　室外消火栓

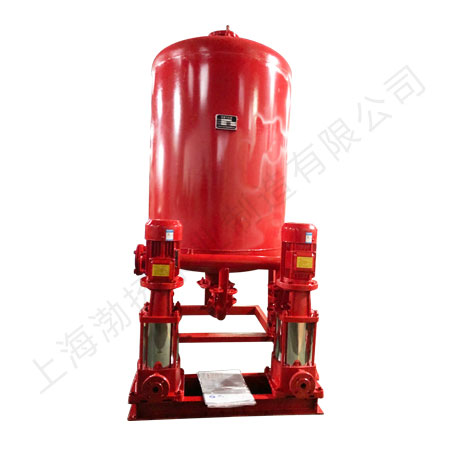

四、隔膜式氣壓罐

　　由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔開，當外界有壓力的水充入隔膜式氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓出罐體。

　　氣壓罐

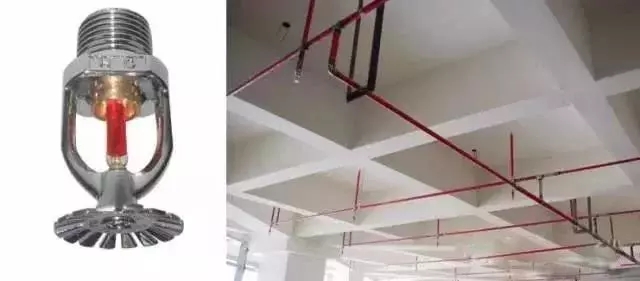

五、消防噴淋頭

　　用于消防噴淋系統，當發生火災時，水通過噴淋頭濺水盤灑出進行滅火，目前分為下垂型灑水噴頭、直立型灑水噴頭、普通型灑水噴頭、邊墻型灑水噴頭等。

　　噴淋頭

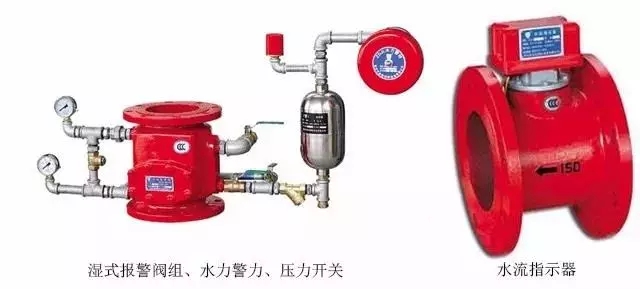

六、水流指示器和濕式報警閥

　　水流指示器和濕式報警閥這兩種各有各的用途，不能取其一。

　　1. 水流指示器是裝設在一個受保護區域噴淋管道上，他是監視水流動作的，如果發生火災，噴淋頭受高溫而爆裂這時管道水會(huì )流向爆裂的噴淋頭，流動的水力就會(huì )推動水流指示器動作（也是一個橡膠葉片置入在管道中）水流指示器是起監視作用，不聯動其他設備。

　　2. 濕式報警閥與水流指示有些不同，如果噴淋管道中如果水在流動，管道原有的靜壓會(huì )發生變化，會(huì )激發水力警鈴報警（它的原理可以參看一些閥門說明書），且壓力開關動作，從而來啟動噴淋水泵。

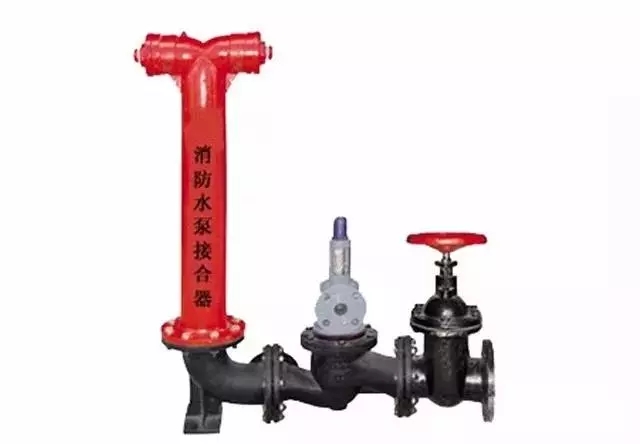

七、水泵接合器

　　通過樓外的給水設備向樓內消防，噴淋系統提供滅火用水，水泵接合器樓內與消防噴淋系統通過止回閥相連，止回閥的作用是水只能由外往內供水，樓外與消防車用水泵相連；當樓內發生火災，樓內消防，噴淋系統不能提供滅火用水時，樓外消防車用水泵通過水泵接合器向樓內消防，噴淋系統提供滅火用水。

　　水泵接合器

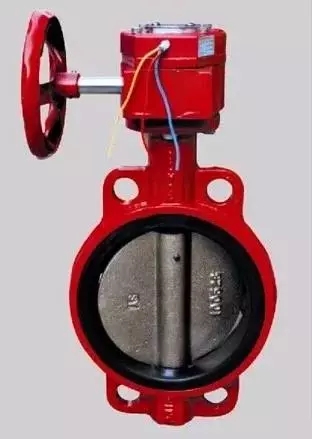

八、信號蝶閥

　　一般安裝在兩個部位：樓層水平干管水流指示器前端；主干管濕式報警閥前端。

　　樓層水平干管安裝信號蝶閥的作用，一是當樓層噴啉系統需要維修時，關閉此閥，打開末端放水，放空本樓層噴淋系統內的水，進行維修。

　　二是噴淋系統內是不允許無水的，當這個蝶關閉時，會(huì )傳輸一個信號給消防報警系統，消防報警系統接收一個監視信號（所以叫信號蝶閥），提示這個樓層的消防噴淋系統是無水狀態，應快速維修。

　　濕式報警閥前端的信號蝶閥作用與樓層主干管蝶閥的作用差不多，一是維修，二是提示噴淋系統內有信號蝶閥關閉，應盡早維修。

　　信號蝶閥

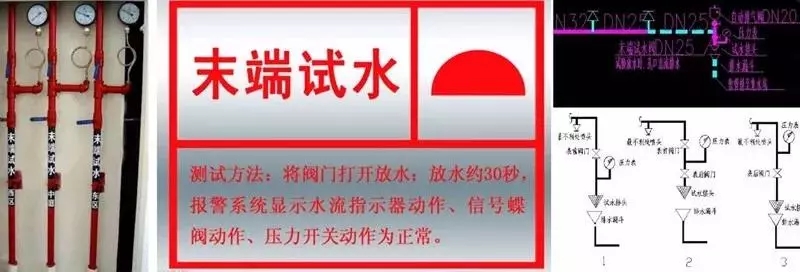

九、末端試水裝置

　　安裝在系統管網或分區管網的末端，檢驗系統啟動、報警及聯動等功能的裝置。

　　試水裝置

十、火災探測器

　　消防火災自動報警系統中，對現場進行探查，發現火災的設備。

　　火災探測器是系統的“感覺器官”，它的作用是監視環境中有沒有火災的發生。一旦有了火情，就將火災的特征物理量，如溫度、煙霧、氣體和輻射光強等轉換成電信號，并立即動作向火災報警控制器發送報警信號。

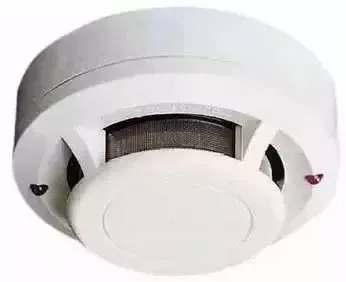

　　感煙探測器

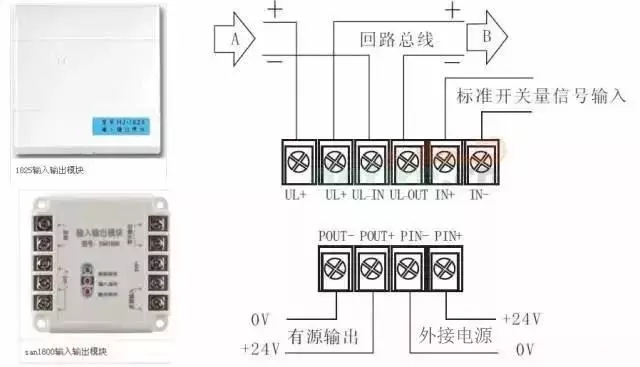

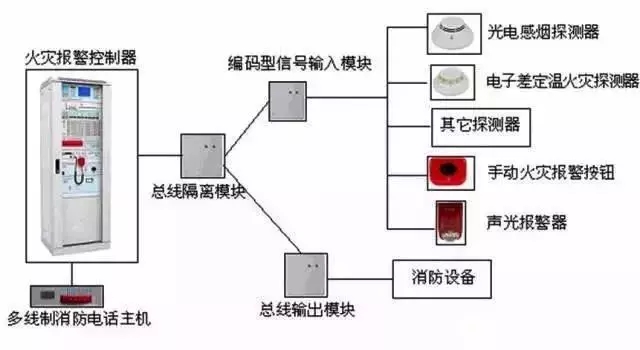

十一、消防控制模塊

　　該模塊也叫輸入輸出模塊，是消防聯動控制系統的重要組成部分，用在火災自動報警系統中連接排煙閥、送風閥、防火閥等等外部設備。模塊多有一對常開、常閉觸點，通過模塊上面的觸點連接外接電路來實現外部設備的聯動控制。

　　控制模塊

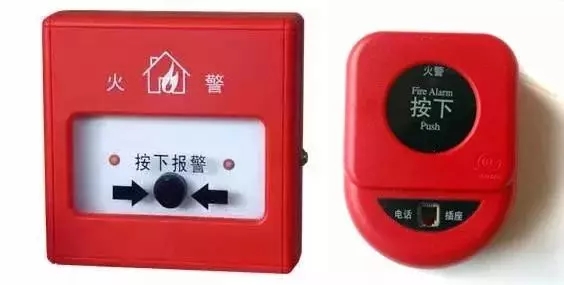

十二、手動報警按鈕

　　火災報警系統中的一個設備類型，當人員發現火災時，在火災探測器沒有探測到火災的時候，人員手動按下手動報警按鈕，報告火災信號。

　　正常情況下當手動報警按鈕報警時，火災發生的幾率比火災探測器要大的多，幾乎沒有誤報的可能。因為手動報警按鈕的報警出發條件是必須人工按下按鈕啟動。按下手動報警按鈕的的時候過3-5秒鐘手動報警按鈕上的火警確認燈會(huì )點亮，這個狀態燈表示火災報警控制器已經收到火警信號，并且確認了現場位置。
