室內外消防給水管道要點小結

　　室內外消防給水管道要點小結

　　1室外消防給水管道

　　1.布置要求

　?。?） 采用兩路消防供水時應采用環狀管網，采用一路消防供水時可采用枝狀管網；

　　【《水規》6.1.3：建筑物室外宜采用低壓消防給水系統，當采用市政給水管網時應采用兩路消防供水，除建筑高度超過54m的住宅外，室外消火栓設計流量≤20L/s時可采用一路消防供水?！?/p>

　?。?）向環狀管網輸水的進水管≥兩條，每條能通過全部流量；

　?。?）應采用閥門分成若干獨立段，每段內室外消火栓的數量宜≤5個；

　?。?）管道的直徑經計算確定；但≥DN100。

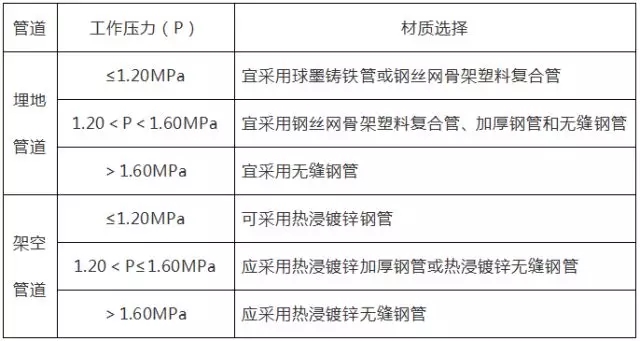

　　2.管道

　　3.閥門

　?。?）埋地管帶宜采用帶啟閉刻度的暗桿閘閥，當設置在閥門內時可采用耐腐蝕的明桿閘閥；

　?。?）室內架空管道宜采用蝶閥、明桿閘閥或帶啟閉刻度的暗桿閘閥；

　?。?）室外架空管道宜采用帶啟閉刻度的暗桿閘閥或耐腐蝕的明桿閘閥；

　?。?）消防給水系統管道最高點處宜設置自動排氣閥；

　?。?）消防水泵出水管上的止回閥宜采用水錘消除止回閥，水泵供水高度超過24m時，應采用水錘消除器。出水管設有囊式氣壓水罐時，可不設水錘消除設施。

　　4.減壓閥

　?。?）應設置在報警閥組入口前，當連接兩個及以上報警閥組時，應設置備用減壓閥；

　?。?）減壓閥進口處應設置過濾器，過流面積≥管道截面面積的4倍；

　?。?）過濾器和減壓閥前后應設壓力表，壓力表的表盤直徑≥l00mm，最大量程宜為設計壓力的2倍；

　?。?）過濾器前和減壓閥后應設置控制閥門；

　?。?）垂直安裝，水流方向宜朝下；

　?。?）比例式減壓閥宜垂直安裝，可調式減壓閥宜水平安裝。

　　2室內消防給水管道

　　1.室內消火栓系統管網應布置成環狀，當室外消火栓設計流量≤20L/s，且室內消火栓≤10個時，除《水規》8.1.2外，可布置成枝狀；

　　2.室內消火栓豎管管徑應根據豎管最低流量經計算確定，但≥DN100；

　　【《水規》8.1.2：下列消防給水應采用環狀給水管網：向兩棟或兩座以上建筑供水時；向兩種及以上水滅火系統供水時；采用設有高位消防水箱的臨時高壓消防給水系統；向兩個及以上報警閥控制的自動滅火系統供水時?！?/p>

　　3.環狀給水管道檢修，室內消火栓豎管應保證檢修管道時關閉停用的豎管≤1根，當豎管＞4根時，可關閉不相鄰的2根；每根豎管與供水橫干管相接處應設置閥門；

　　4.室內消火栓給水管網宜與自動噴水等其他水滅火系統的管網分開設置；當合用消防泵時，沿水流方向應在報警閥前分開設置；

　　5.消防給水管道的設計流速宜≤2.5m/s，任何消防管道的給水流速應≤7m/s。
